ESPRIT EDGE
Il software CAM alimentato dall’intelligenza artificiale
ESPRIT EDGE è il software CAM di riferimento per la gestione di macchine complesse.
Consente la completa gestione di qualsiasi macchina utensile: fresatrici fino a 5 assi in continuo, macchine multitasking, torni multi-torretta, centri di tornitura con mandrino di ripresa e dispositivi di supporto come contropunte e lunette.
Interfacce CAD
Esprit Edge supporta un’estesa gamma di formati CAD e permette l’importazione diretta di qualsiasi modello 2D e 3D.

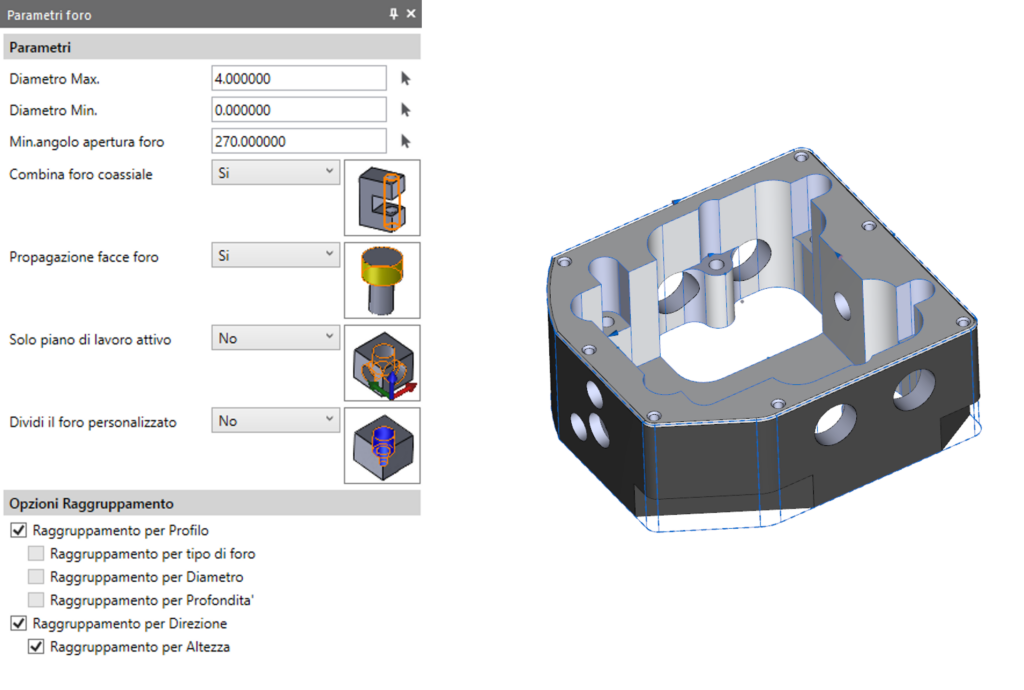

L’analisi della geometria del componente identifica le feature da lavorare in modo automatico e le associa ad un piano di lavoro in modo da avere un orientamento intelligente dell’utensile.
Nel caso di modifiche alla geometria delle Feature, ogni operazione associata viene automaticamente aggiornata.
Inoltre, la presenza di Hexagon Copilot fornisce risposte in caso di incertezze sull’utilizzo dei comandi così da ottimizzare le scelte di lavorazione, velocizzando la programmazione e riducendo il rischio di errore.

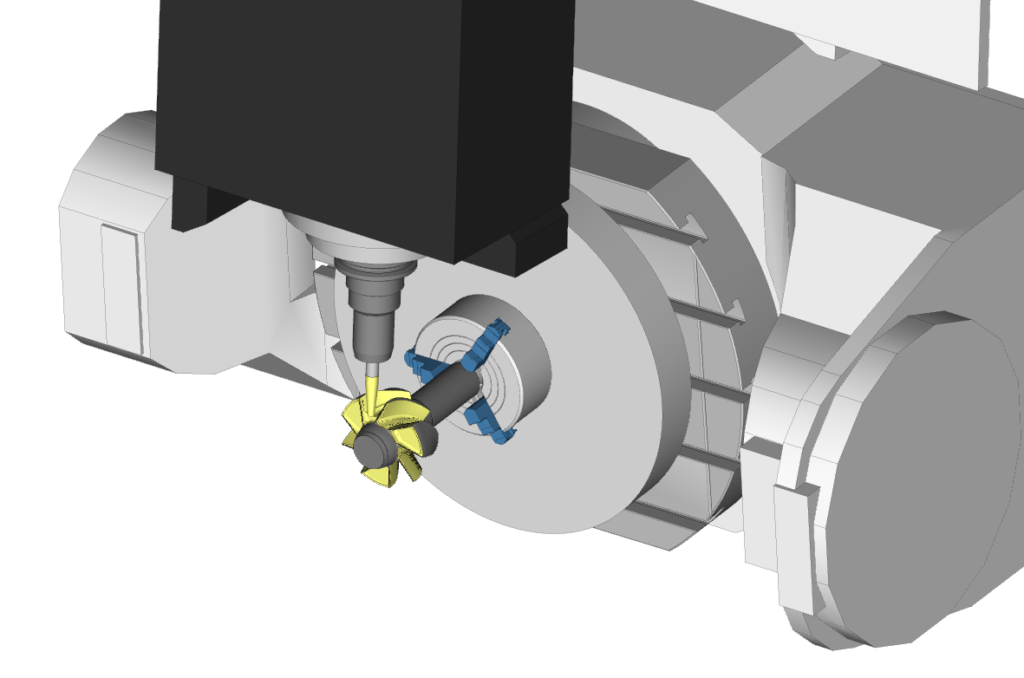

Digital Twin per il rilevamento collisioni
Grazie alla tecnologia Digital Twin, l’ambiente di lavoro è un «gemello della realtà»: cinematica, limiti di corsa, utensili e attrezzature corrispondono alla reale condizione di lavoro.
Collisioni, interferenze e finecorsa vengono rilevati durante la programmazione, non sulla macchina.
Allo stesso modo, eventuali violazioni della parte in lavorazione saranno automaticamente rilevate ed evidenziate.
Gestione completa dei cicli di lavoro
I cicli di lavoro di Esprit Edge sfruttano al massimo le potenzialità della macchina ottimizzando collegamenti in rapido e riposizionamenti.
In base alla cronologia di programmazione, ProPlan AI automatizza la creazione dei percorsi utensili.
L’utente è poi libero di personalizzare il ciclo ottimizzando i parametri a sua discrezione.
Esprit Edge gestisce tutti i cicli standard in fresatura e tornitura fino ai più complessi: 3+1, 3+2, operazioni rotative, 4 e 5 assi simultanei.
Profit Turning
Per la sgrossatura di torniture e gole ad alta velocità, ESPRIT offre ProfitTurning, un ciclo di lavoro che consente velocità di taglio significativamente più elevate rispetto ai metodi tradizionali gestendo l’impegno del tagliente e producendo un percorso utensile con carichi truciolo e forze di taglio costanti, minori vibrazioni e minori tensioni residue sul pezzo.
Si ottiene così:
- Riduzione del 25% del tempo ciclo
- Aumento del 300% della durata dell’utensile
Profit Milling

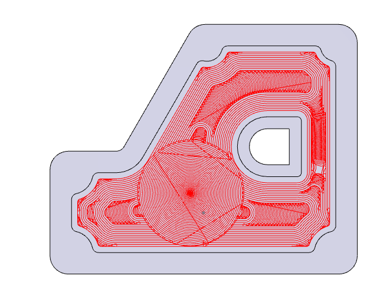

Profit Milling è un ciclo innovativo di sgrossatura per le operazioni di fresatura appositamente progettato per ridurre i tempi di lavoro e prolungare la vita degli utensili.
Gestendo automaticamente l’impegno della fresa, le forze di taglio laterali e l’accelerazione degli assi entro intervalli ideali, con ProfitMilling, la macchina può eseguire tagli più profondi a velocità di avanzamento maggiori.
Si ottiene così:
- Riduzione del 75% del tempo ciclo
Aumento del 500% della durata dell’utensile
Post-Processor ottimizzati
Oltre alla cinematica reale della macchina, anche i Post-Processor utilizzati sono ottimizzati per la macchina specifica grazie alla collaborazione con i principali costruttori di macchine utensili, limitando quindi le modifiche da effettuare manualmente.
Ogni aspetto dei Post-Processor è poi personalizzabile in modo da adattarsi al metodo di lavoro del cliente.
Inoltre, i report personalizzabili permettono di essere sempre aggiornati sulle operazioni da eseguire, gli utensili utilizzati e le sequenze dell’intero processo produttivo.
Programmazione versatile
Nonostante la cinematica sia fondamentale per una corretta programmazione, l’operatore ha sempre la possibilità di cambiare la macchina utilizzata all’interno del progetto, senza dover modificare le lavorazioni.
Il sistema ricalcolerà automaticamente collegamenti e collisioni in base alle caratteristiche della nuova macchina scelta.
Fresatura
Nel settore «Fresatura», EspritEdge offre un’ampia gamma di cicli, dai più tradizionali a quelli più complessi offrendo un controllo completo sul percorso utensile. E’ inclusa un’ampia scelta di strategie di avvicinamento, entrata, uscita e retrazione per garantire che l’utensile non subisca urti durante l’ingresso o l’uscita dal materiale.
Inoltre, grazie all’aggiornamento costante del grezzo rimanente, i movimenti di inizio/fine lavorazione ed i collegamenti vengono modificati ed aggiornati automaticamente dal sistema.
Sfruttando la creazione automatica dei piani di lavoro in base alle caratteristiche del modello, gli assi rotanti sono automaticamente orientati per posizionare il pezzo nella posizione desiderata sfruttando le potenzialità della macchina e riducendo quindi l’input manuale.
Sono presenti strategie ottimizzate per:
- Lavorazioni 3D di sgrossatura, finitura e ripresa materiale
- Operazioni classiche di spianatura, svuotatura, contornatura e foratura
- Lavorazioni fino a 5 assi in continuo, compresi 3+1, 3+2 ed operazioni rotative
- Sgrossatura dal basso verso l’alto per ridurre al minimo i tempi di taglio
- Lavorazione ad alta velocità (integrata in ogni ciclo di lavorazione)
- Strategie di «distruzione» per canali stretti

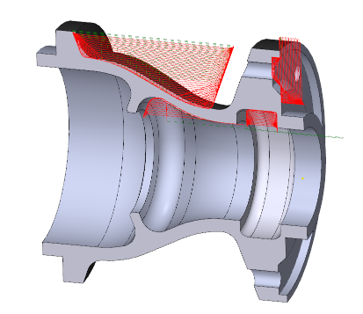

Tornitura – Multitasking
Esprit Edge consente la completa gestione di macchine di tornitura e multitasking.
Oltre ai tradizionali cicli di tornitura e fresatura, sono supportati:
- Mandrini multipli con trasferimento pezzo e troncatura per lavorazioni frontali e posteriori
- Lavorazione sincronizzata multi-torretta e multicanale
- Fresatura-tornitura su multitasking per fresatura simultanea fino a 5 assi
- Contropunte, lunette e dispositivi di supporto
- Assi collineari e 3+ assi rotativi
Grazie al sistema basato sull’intelligenza artificiale, i movimenti in rapido che collegano le operazioni vengono calcolati automaticamente aumentando la sicurezza.
Allo stesso modo, grazie al ricalcolo automatico del grezzo, le operazioni considerano sempre quelle precedenti riducendo quindi i movimenti a vuoto e, conseguentemente, i tempi ciclo.
