VISI Machining
La soluzione CAM integrata di VISI

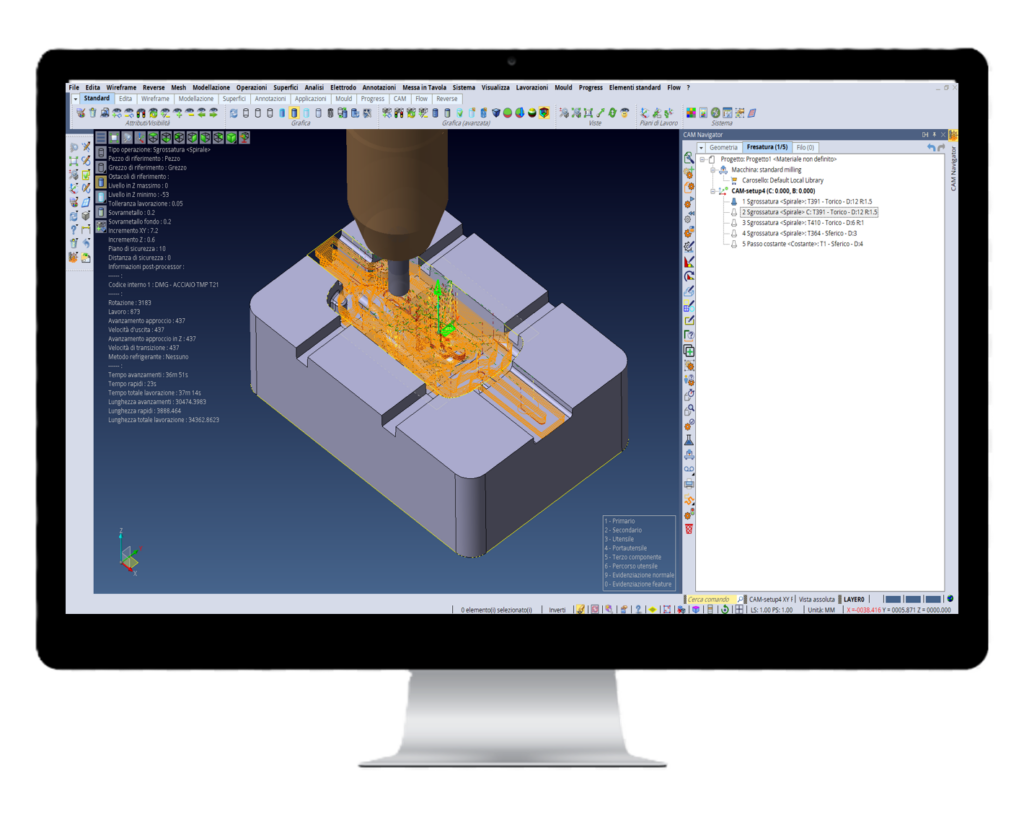

VISI Machining, completamente integrato in VISI Modelling, permette di programmare in modo semplice ed efficiente qualsiasi ciclo di foratura e fresatura su componenti metallici, sfruttando strategie avanzate dal 2,5 assi fino al 5 assi continuo.
Qualsiasi tipo di modello

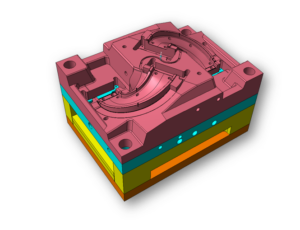

VISI Machining consente di realizzare lavorazioni di fresatura su qualsiasi tipologia di modello, dalle più semplici geometrie 2D fino ai più complessi modelli 3D e alle mesh generate da scansione o reverse engineering. Grazie all’ampia libreria di traduttori CAD integrata, il software assicura una completa interoperabilità con i principali formati di scambio dati, tra cui DXF, DWG, STEP, IGES, Parasolid, Rhino, Inventor, Solid Edge, OBJ e STL, garantendo un’integrazione rapida ed efficiente dei modelli provenienti da qualsiasi sistema CAD.
Strategie di lavorazione

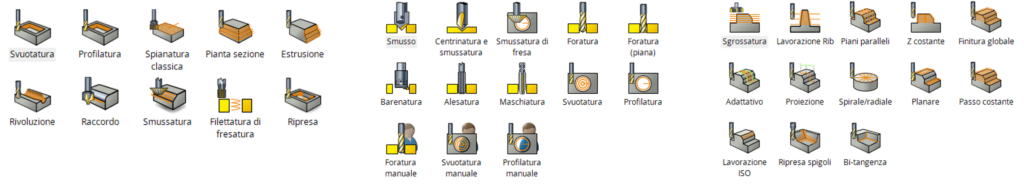

Grazie a una vasta libreria di strategie CAM tecnologicamente avanzate, VISI Machining consente di gestire con efficienza ogni tipo di lavorazione meccanica.
Dalla foratura alle lavorazioni di fresatura a 2,5, 3, 4 e 5 assi, il sistema offre strumenti potenti e flessibili per affrontare anche i modelli più complessi

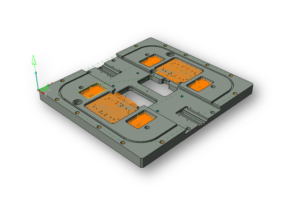

VISI 2.5 Axis Toolpath
La soluzione ideale per una programmazione CNC rapida, intuitiva ed efficiente.
Grazie al riconoscimento delle feature, sia automatico che assistito dall’operatore, è possibile generare rapidamente percorsi utensile partendo da geometrie 2D e modelli 3D di qualsiasi complessità.
Le strategie di lavorazione disponibili consentono di gestire in modo completo operazioni di foratura, spianatura, tascatura e profilatura, garantendo elevata produttività e affidabilità del processo.Le funzionalità di Snapshot e Template permettono di memorizzare parametri e configurazioni personalizzate, semplificando la standardizzazione delle lavorazioni e la creazione di macro riutilizzabili per ottimizzare i tempi di programmazione.
Cicli compass
La tecnologia Compass di VISI Machining automatizza l’intero processo di creazione dei percorsi utensile e dei cicli di foratura, riconoscendo automaticamente le caratteristiche del modello CAD e applicando le strategie più appropriate. Grazie a questa potente automazione, i tempi di programmazione vengono drasticamente ridotti, mentre la completa configurabilità dei cicli consente di sviluppare processi perfettamente allineati alle esigenze operative di ogni azienda.

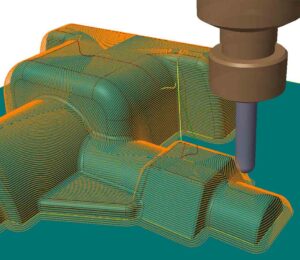

VISI 3 Axis Toolpath
VISI Machining 3 Axis genera percorsi utensile avanzati per operazioni di sgrossatura e finitura, consentendo la lavorazioni efficienti anche delle geometrie 3D più articolate e complesse. Le strategie dedicate alla fresatura ad alta velocità, unite a sofisticati algoritmi di calcolo, producono programmi NC ottimizzati in grado di migliorare le prestazioni delle macchine utensili. L’impiego di percorsi utensile intelligenti permette di ridurre i tempi di lavorazione, incrementare la produttività e ottenere componenti caratterizzati da elevati standard qualitativi e finiture accurate. Le funzionalità Snapshot e Template consentono inoltre di archiviare configurazioni personalizzate e creare macro di lavorazione riutilizzabili, semplificando e accelerando le attività di programmazione.

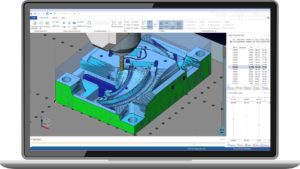

Simulazione cinematica
I percorsi utensile possono essere verificati attraverso la simulazione cinematica, utilizzando il modello reale della macchina e rispettandone dimensioni, corse e limiti operativi. Durante la simulazione vengono monitorati non solo gli utensili, ma anche portautensili, dispositivi di serraggio, dime e attrezzature, consentendo un controllo completo dell’intero processo di lavorazione. Qualsiasi interferenza, collisione o rischio di contatto tra utensile, pezzo in lavorazione e componenti della macchina viene immediatamente individuato e segnalato graficamente, permettendo di prevenire errori e garantire la massima sicurezza operativa.
Completa gestione di tutte le macchine
Con VISI Machining creiamo dei post processor completamente personalizzati che si adattano alla maggior parte delle macchine utensili.
Personalizzazione del post processor
Con VISI Machining creiamo dei post processor completamente personalizzati che si adattano alla maggior parte delle macchine utensili.
Report CAM personalizzati
I report CAM vengono prodotti automaticamente e raccolgono tutte le informazioni principali del progetto come posizioni di riferimento, utensili impiegati, tempi di lavorazione e altri dati operativi.
Struttura, contenuti e impaginazione dei report possono essere configurati e personalizzati in base alle specifiche necessità dell’utilizzatore, con la possibilità di esportare la documentazione nei formati HTML o XLS per una facile consultazione e condivisione.
