VISI Mould
VISI Mould è il modulo dedicato alla progettazione di stampi che, grazie ad automatismi specifici, guida nello sviluppo del progetto con l’ausilio di numerosi cataloghi di componenti standard dei principali fornitori.
La creazione e le modifiche dello stampo, sono sempre gestite e visualizzate graficamente in tempo reale, consentendo al progettista di verificare il risultato in modo immediato ed efficace.
Verifica, correzione e preparazione
Abbinato a VISI Modelling, VISI Mould offre funzionalità di analisi e correzione del modello matematico, rimuovere elementi duplicati, facce filiformi e correggere matematiche corrotte.
L’analisi dello sformo del modello permette di verificare ed evidenziare con colori differenti gli angoli di sformo per le diverse facce.
Rimozione di superfici duplicate, riconoscimento di superfici filiformi, pulizia di spigoli con tolleranze (edges) consentono di ottenere una matematica valida lasciando invariata la topologia del modello matematico.
Strumenti grafici consentono di evidenziare zone problematiche del modello, prima di applicare le correzioni automatiche sullo stesso. Queste funzionalità assistono il progettista nella fase di preparazione della matematica, e consentono quindi di validare matematiche corrotte, con evidenti benefici per le fasi successive di progettazione e lavorazione.

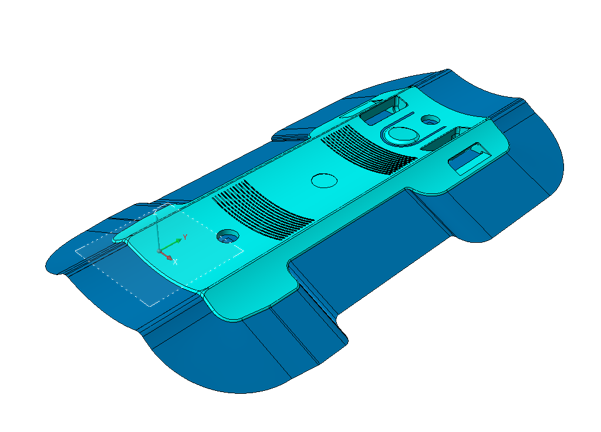

Linea di divisione stampo e superfici di divisione stampo
Diversi sono gli strumenti e i metodi per la generazione automatica della linea di divisione stampo.
Gli strumenti di modifica delle curve permettono inoltre di ottimizzare la linea di divisione dello stampo sulla base del pezzo da ottenere e dell’esperienza del progettista.
Il sistema fornisce l’animazione dei movimenti dello stampo, rileva eventuali sottosquadra e permette di sperimentare diverse soluzioni di divisione.
Anche le superfici di accoppiamento possono essere generate e gestite: automaticamente nel caso di forme regolari, facendo ricorso alla vasta gamma di strumenti di modellazione nei casi più complessi.
Tutti questi strumenti disponibili in VISI-Split permettono al progettista di prendere gli eventuali provvedimenti correttivi subito all’inizio della progettazione.

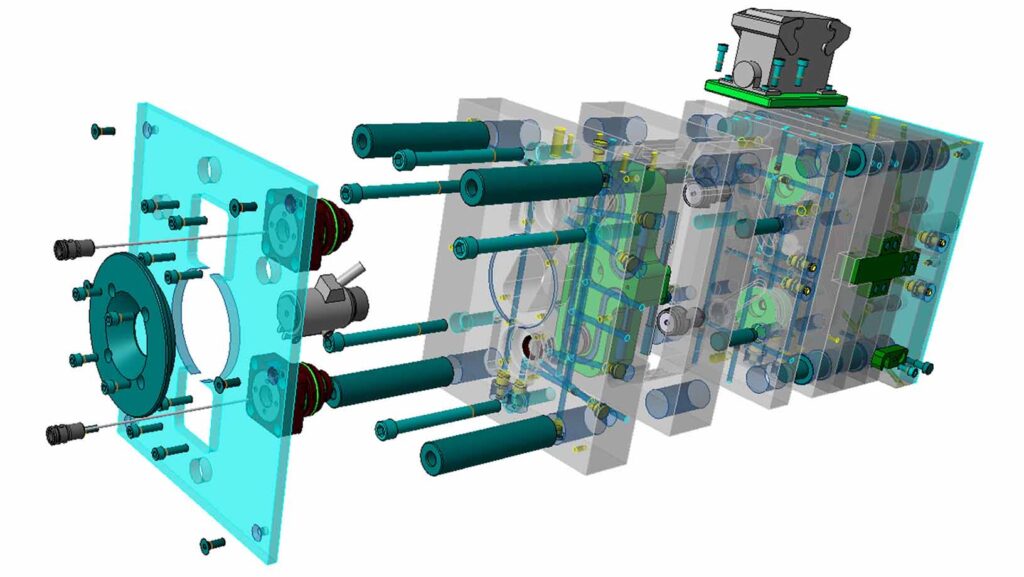

Costruzione dello stampo automatizzata
Diversi sono gli strumenti e i metodi per la generazione automatica della linea di divisione stampo.
Gli strumenti di modifica delle curve permettono inoltre di ottimizzare la linea di divisione dello stampo sulla base del pezzo da ottenere e dell’esperienza del progettista.
Il sistema fornisce l’animazione dei movimenti dello stampo, rileva eventuali sottosquadra e permette di sperimentare diverse soluzioni di divisione.
Anche le superfici di accoppiamento possono essere generate e gestite: automaticamente nel caso di forme regolari, facendo ricorso alla vasta gamma di strumenti di modellazione nei casi più complessi.
Tutti questi strumenti disponibili in VISI-Split permettono al progettista di prendere gli eventuali provvedimenti correttivi subito all’inizio della progettazione.

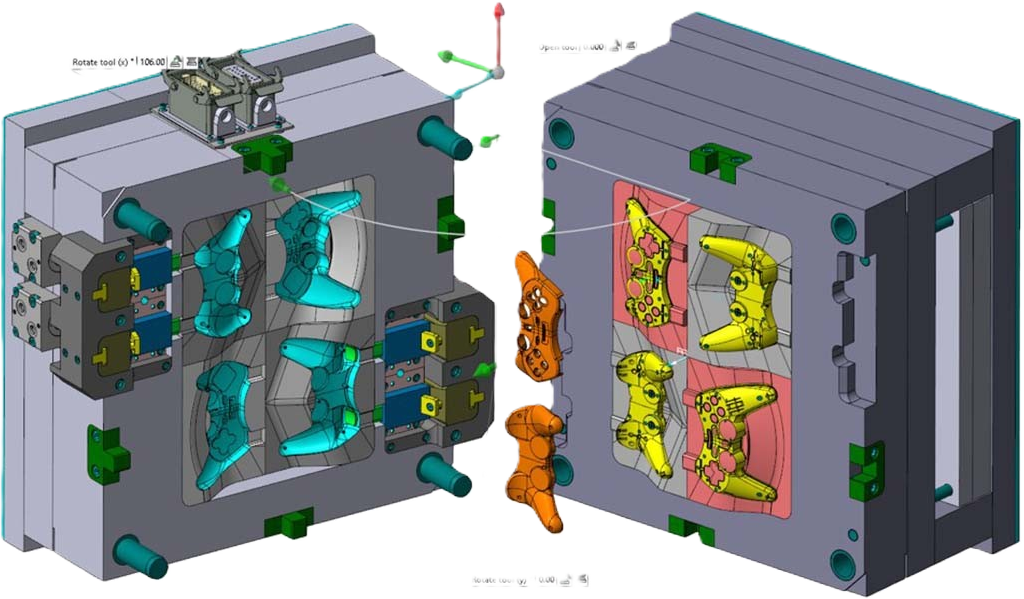

Progettazione intelligente dei carrelli
Strumenti dedicati per la creazione di carrelli e movimenti sono disponibili. La libreria di componenti parametrici consente al progettista di creare un carrello per le zone di sottosquadro e verificarne immediatamente il risultato.
Alla conferma del progettista, i solidi rappresentativi di tutti i componenti del carrello vengono creati e posizionati correttamente nell’assemblaggio dello stampo.
Con questa funzionalità si evitano calcoli e modellazioni ripetitive altrimenti necessarie per arrivare ad un risultato soddisfacente.

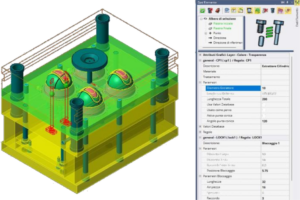

Componenti normalizzati
Le attività ripetitive del progettista sono ridotte drasticamente grazie alla disponibilità di elementi normalizzati parametrici intelligenti per oltre 35 fornitori differenti. La lunghezza delle viti e di altri componenti sono calcolate automaticamente per adattarsi al posizionamento nello stampo e per soddisfare le regole tecnologiche predefinite per ogni componente. L’estremità degli estrattori vengono modellate sulla forma del pezzo da ottenere, e sono disponibili diverse modalità di bloccaggio degli estrattori stessi per evitarne la rotazione durante l’utilizzo dello stampo.
Progettazione del circuito di raffreddamento
I canali di raffreddamento possono essere inseriti in 3D con allineamento automatico e posizionamento interattivo. Automaticamente il sistema controlla che non ci siano interferenze tra il circuito di raffreddamento e gli altri componenti dello stampo, tenendo conto di un valore minimo di distanza al di sotto del quale non si può scendere. È disponibile una libreria di componenti idraulici accessori con i quali si può ottenere un completo modello 3D del circuito di raffreddamento. Il sistema di raffreddamento può essere salvato e riutilizzato come circuito base su stampi differenti. Le lunghezze dei canali di raffreddamento vengono adattate automaticamente a seconda della dimensione dello stampo.
